N69200H 系列為一款高可靠性、高精度、多功能的高性能大功率可編程直流電子負載產品。具有 150V/600V/1200V 三種電壓規格，標準 19 英寸 3U 機箱功率高達 6kW，支持光纖并機，可主 + 主、主 + 從多種方式實現擴功率。N69200H 系列產品功能、性能強大，相較于 N69200 系列，H 版本電流上升下降速度更快，電壓、電流精度更高，同時支持寬范圍交流電壓輸入。具備多種工作模式，如序列測試、動態測試、放電測試、充電測試、OCP/OPP 測試、模擬短路、等效直流內阻（DCIR）測試（選配）、任意波形拉載測試等多種功能，廣泛適用于 AI 服務器電源、電源模塊、燃料電池、充電樁等測試場景，是研發測試及 ATE 測試系統值得信賴的產品。

特點：

■ 單機輸入功率：2~60kW，3U/6kW超高功率密度
■ 電壓范圍：0~150V/0~600V/0~1200V
■ 電流范圍：0~2500A
■ 恒電壓、恒電流、恒功率、恒電阻三量程，寬量測范圍
■ 電壓測量精度：0.015% + 0.01%F.S.
■ 電流測量精度：0.03% + 0.02%F.S.
■ 短時間2倍功率加載能力（< 3s）
■ CV 環路速度可調，匹配不同電源
■ 支持主/從并機控制，可主+主、主+從多種控制方式實現擴功率

■ 8種工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC

■ μs級高速動態響應與斜率拉載

■ 支持電流監視輸出、外部編程輸入、外部觸發輸入，支持20kHz正弦波編程輸入

■ 30kHz高速動態模式，動態變頻掃描

■ 時間量測，上升、下降時間測量精度：10μs

■ 等效直流內阻（DCIR）測試（選配）^【1】

■ 任意波形拉載測試，正弦波可達 20kHz，支持U盤導入

■ 支持選配NP101系列模塊，實現0V帶載功能^【2】
■ 軟開/關機功能、電流振蕩保護功能

■ 可編程保護，過電流、過電壓，過功率、反接檢測和溫度保護

■ 支持100組參數掉電保存，方便快速調用

■ 支持LAN/RS232/CAN通訊控制，可選配GPIB通訊控制

■ 支持MPPT最大功率追蹤功能

注【1】：僅600V以下型號支持選配

    【2】：僅150V部分型號支持

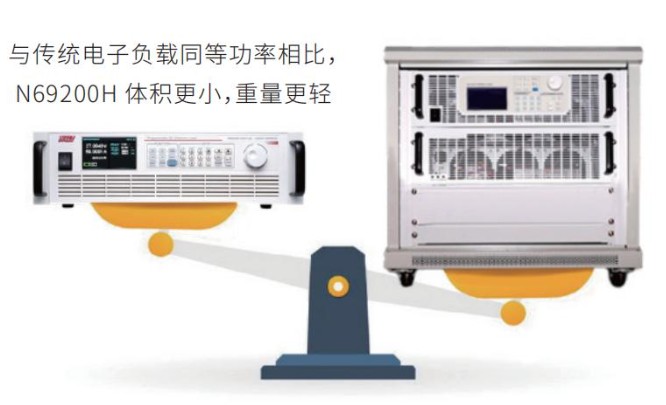

3U/6kW，超高功率密度

N69200H 系列采用超高功率密度設計，NGI 開發出獨特的散熱結構，使得標準 19 英寸 3U 機箱功率高達 6kW，體積是傳統電子負載的一半，散熱性能提高 100%，重量僅是傳統電子負載的 50%。

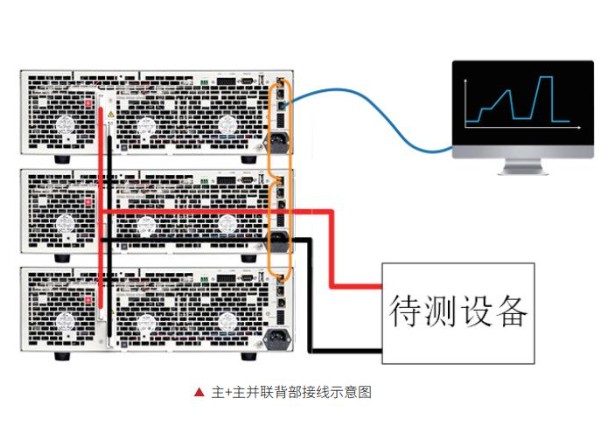

主/從機并聯，多功率組合

N69200H 系列支持主 / 從機并聯，并可主動均流，當負載功率需求增加時，所有同電壓規格的型號，皆可通過并聯的方式 ( 主+主、主+從 ) 達到所需的電流及功率。用戶在使用 N69200H 系列產品時，僅需在主機負載上編程負載電流，從機負載可自動分配，用戶操作步驟進一步簡化。

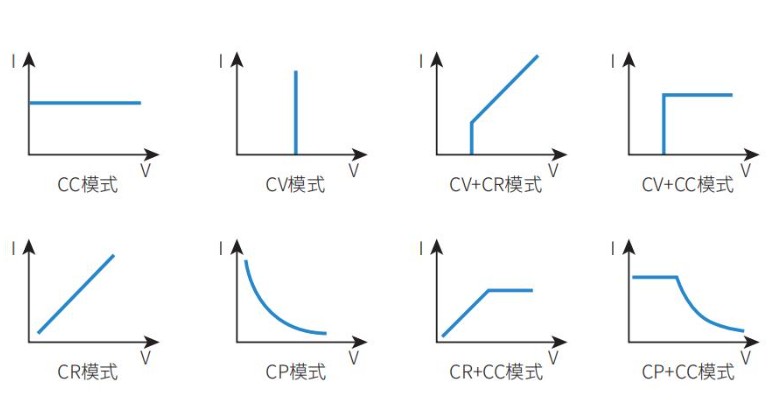

多種工作模式選擇

N69200H 不僅支持常規的 CC、CV、CP、CR 四種工作模式，為了應對實際測試過程中負載特性的變化，還具有 CV+CC、CR+CC、CV+CR、CP+CC 四種組合工作模式。如 CR+CC 適合電源的開機測試，防止電源開機過電流保護；CV+CR 可取代 Von 點的設定應用；CV+CC 可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。

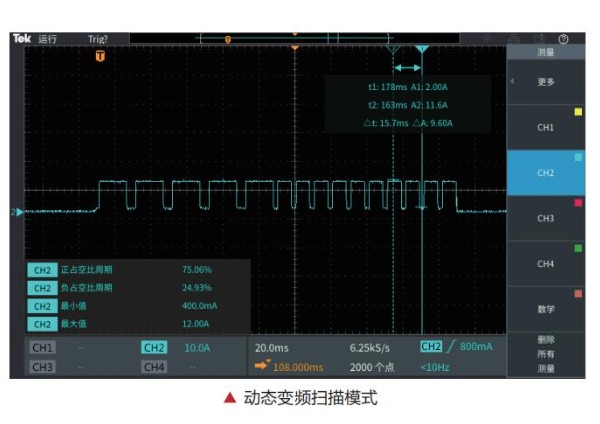

高速動態模式，具備動態變頻掃描

N69200H 系列具備高速動態模式，通過動態模式模擬電源的動態負載行為，可測試直流電源的動態特性。N69200H  系列提供高達30kHz 的可編程動態負載（CCD 動態電流模式、CVD 動態電壓模式、CRD 動態電阻模式、CPD 動態功率模式）、動態變頻掃描 (sweep) 模式等。可編程動態負載模式可設定高 / 低位、上升 / 下降斜率、持續時間、執行次數等，動態變頻掃描模式的電壓電流采樣率為 500kHz，支持線性改變負載電流的頻率，頻率最高可達 30kHz，此模式可測出被測物在動態變頻負載變化過程中的峰值電壓  Vpk+、谷值電壓Vpk- 及發生頻率點。

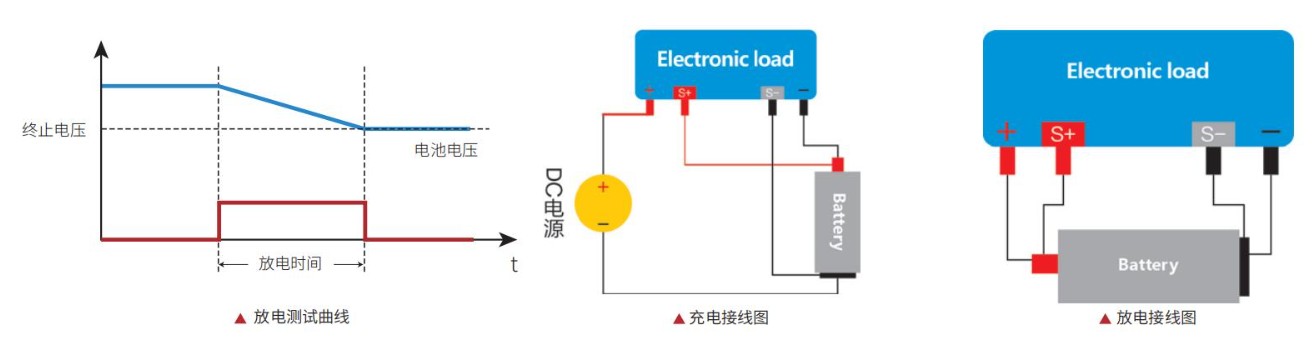

充放電測試

N69200H系列電子負載面板操作配置了電池測試模式，可方便在面板上進行設置電池放電的截止條件，本地控制即可滿足電池的自動化充放電測試。例如：當電池電壓低于用戶設置的起始電壓時，內部計時器開始計時，直到電池電壓降至用戶設定的終止電壓，計時器停止計時。

等效直流內阻測試功能（選配）

等效直流內阻（ES R）是衡量電池（超級電容）性能的一個重要技術指標。N69200H系列負載提供專業的DCIR測量功能，具有測量結果準確和重復測量結果穩定的優點。DCIR測量功能以恒電流模式對被測物進行拉載，在電流改變的瞬間，利用N69200H專業的內阻采樣電路，可準確捕獲被測物的電壓落差。根據歐姆定律，即可計算出等效直流內阻。

過流保護測試功能

過流保護測試功能負載提供上升斜坡電流用來測試被測設備電壓是否能達到終止電位，以判別OCP保護是否正常，此測試檢查過載情況下的被測

設備輸出響應。

OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于終止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于終止電壓，負載增加拉載電流，直到電壓低于終止電壓或達到最大拉載電流。

■ 8種工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC

■ μs級高速動態響應與斜率拉載

■ 支持電流監視輸出、外部編程輸入、外部觸發輸入，支持20kHz正弦波編程輸入

■ 30kHz高速動態模式，動態變頻掃描

■ 時間量測，上升、下降時間測量精度：10μs

■ 等效直流內阻（DCIR）測試（選配）^【1】

■ 任意波形拉載測試，正弦波可達 20kHz，支持U盤導入

■ 支持選配NP101系列模塊，實現0V帶載功能^【2】
■ 軟開/關機功能、電流振蕩保護功能

■ 可編程保護，過電流、過電壓，過功率、反接檢測和溫度保護

■ 支持100組參數掉電保存，方便快速調用

■ 支持LAN/RS232/CAN通訊控制，可選配GPIB通訊控制

■ 支持MPPT最大功率追蹤功能

注【1】：僅600V以下型號支持選配

    【2】：僅150V部分型號支持
