TH2692
Tonghui同惠
TH2692型絕緣電阻測試儀是一款具有高電壓爬升速度、高精度、高穩定性的絕緣電阻測試儀。 TH2692具有高低端接觸檢查功能和上下限分選功能，并配備了EXT.I/O接口、RS232C接口和USBDEVICE 接口，可以廣泛的
TH2692型絕緣電阻測試儀是一款具有高電壓爬升速度、高精度、高穩定性的絕緣電阻測試儀。
TH2692具有高低端接觸檢查功能和上下限分選功能，并配備了EXT.I/O接口、RS232C接口和USB DEVICE 接口，可以廣泛的應用于產線的自動化測試。
TH2692自帶的低壓短路檢測功能非常適應電池電芯的微短路測試，從而避免因施加高壓使電池內部的微短路部分被燒斷，造成不良品被判定為良品的風險。
應用
材料特征測試
半導體、納米材料、聚合物材料、介質材料、電化學材料、鐵電材料、石墨烯、陶瓷、生物材料、橡膠、薄膜、金屬、有機材料等
電子元器件泄漏電流和絕緣電阻測試
電容器、電阻器、二極管、晶體管、傳感器、TFT和CNT等類型、光電器件、納米器件、太陽能電池、開關、繼電器等
新能源電池
電池芯微短路測試、絕緣電阻測試
半導體和其它器件I-V特性測量
技術參數
功能特點

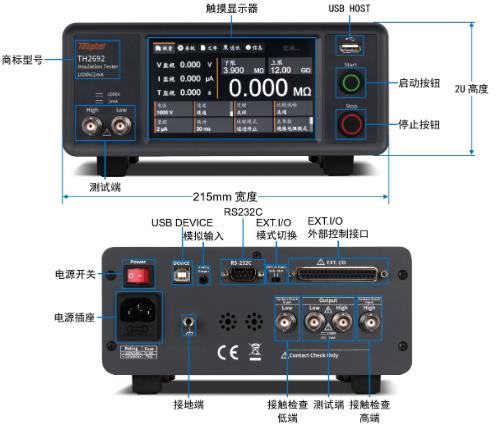

1. 超小體積、配置齊全
TH2692體積小巧，標準2U高度，前后測試端，標配了RS232C、USB DEVICE、USB HOST、EXT.I/O、Analog等接口，無論上架測試、測試臺還是自動化產線集成，都游刃有余。

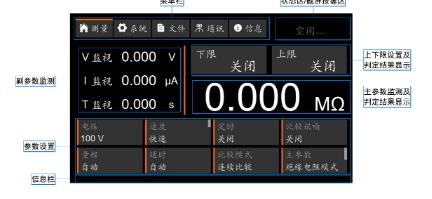

2. 5寸電容式觸摸屏，友好互動界面
TH2692采用5寸電容式觸摸屏，積木式設計的操作界面簡潔而又全面，測量參數設置、測量參數回讀、極限設置、測量結果判斷等在單個頁面即可顯示，一目了然。

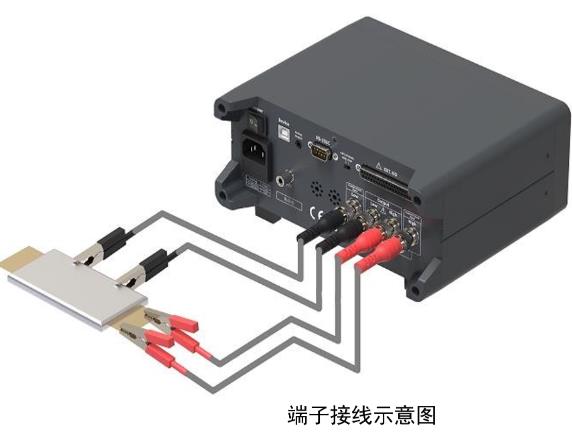

3. 接觸檢查功能，保證測量結果正確無誤。
在進行絕緣電阻測試時，判斷依據是根據測量回路返回的電流值或電阻值判斷是否合格，絕緣電阻越高代表絕緣性能越好。
但是如果測試線斷路、測試工裝表面氧化或磨損，會導致測試線與被測件接觸不良，此時測量回路會得到近似0的電流值或超出儀器測量范圍的絕緣電阻值，依據預設的評判標準，這種讀數結果可能會被錯誤地解讀為被測元件處于良好狀態，即判定為良品。然而，事實真相是，由于實際測試并未有效進行，這一判斷結果是不準確的，因此構成了對被測元件狀態的誤判。
為解決此問題，TH2692特別設計了接觸檢查功能，開啟此功能后，每次讀取測試電壓后均進行接觸檢查，以保證測試過程中測試回路突然中斷亦能實時判斷，并及時在主參數區域顯示并標明接觸不良的具體測試端。
4. 短路檢查（電池微短路測試）功能，無損檢測電芯微短路
鋰電池在生產過程中，會在電池內部電芯與電芯之間、或單片電芯內部形成微小局部短路情況，即微短路。微短路情況不會直接燒壞電池，而是在較短時間內（幾周或幾個月）降低電芯性能，導致電芯或電池組完全不能使用。
造成微短路通常有如下幾個原因
1) 粉塵或雜物：電芯疊片或卷片時，因空氣環境不達標，導致粉塵或尖銳雜物附著在電芯隔膜上，刺穿隔膜，形成微短路。
2) 電芯隔膜錯位：通常是在生產過程中隔膜邊緣縮小導致電芯正負極直接接觸造成電芯損壞。
3) 隔膜質量差：由于電池組使用過程中經常大電流充放電，質量不達標的隔膜由于無法承受短時間內巨大的鋰離子穿過而導致局部或大面積破損，電芯劇烈發燙后損壞。
4) 焊接工藝：采用普通電焊或者點焊等焊接方式時，會導致極耳焊接點出現微焊接或氣泡，導致極耳容易脫落。
微短路對電池危害極大，是引起電池自放電的主要原因，主要表現在：
1） 鋰電池、鋰電池組中單片電芯電壓放電時下降較快，充電時上升快。
2） 電池完全沒電壓或者無法充放電。

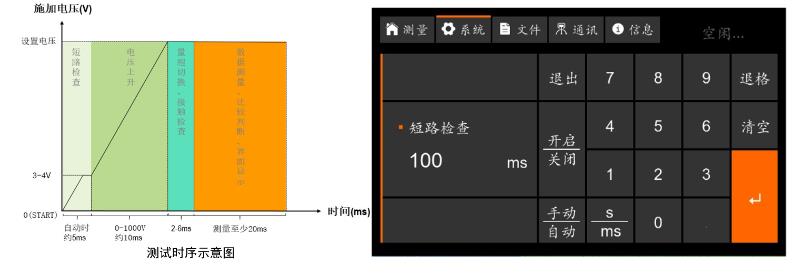

因此，在電池/電芯測試過程中，微短路測試非常重要，常規測試方法通常用大電壓或大電流測試，但這種方法極易直接燒毀微短路部位而導致測試結果為良品。
TH2692采用了獨特的設計，可有效規避直接使用高壓測試導致燒毀微短路部位的誤判結果。
